高壓開關綜合特性測試儀究竟能檢測哪些項目？

高壓開關(斷路器)，作為電力系統中至關重要的控制與保護設備，其運行狀態直接關系到電網的安全與穩定。為了確保高壓開關的可靠性，定期進行全面的特性測試是必不可少的。而高壓開關綜合特性測試儀正是為此而生，它能對高壓開關的各項機械動力學特性進行精確測量和評估。

那么，一臺高壓開關綜合特性測試儀究竟能檢測哪些項目呢？以下是其核心檢測內容的詳細解析：

1. 時間參數測試：毫秒間的精準捕捉

時間參數是衡量高壓開關動作速度和協調性的關鍵指標。測試儀能精確測量到毫秒級：

• 合閘/分閘時間： 從發出操作指令到觸頭完全閉合或分離所需的時間，直接反映開關的響應速度。

• 合分閘時間： 連續操作（如合-分或分-合）的總時間，用于評估快速重合閘等功能。

• 三相同期性： 測量三相觸頭動作時間的一致性，確保不會因不同期而產生過電壓或過電流。

• 相內不同期： 對于多斷口開關，測量同一相內各斷口動作時間的一致性。

• 合閘/分閘彈跳時間及次數： 觸頭在接觸或分離時可能出現的彈跳現象，彈跳時間和次數過多會加速觸頭磨損，影響滅弧性能。

• 無電流時間： 在重合閘操作中，觸頭分離到再次閉合期間，線路中斷電的時間，直接影響電網供電的可靠性。

2. 速度參數測試：運動軌跡的深度分析

除了時間，觸頭運動的速度和加速度也是評估開關機械性能的重要依據：

• 合閘/分閘平均速度： 觸頭在整個行程中的平均移動速度。

• 指定行程段速度： 測量觸頭在特定關鍵行程（如分閘開距行程、合閘觸頭接觸行程）內的速度，這對于判斷滅弧和合閘效果至關重要。

• 最大速度： 觸頭在運動過程中的峰值速度，反映其瞬時加速能力。

• 速度波形： 繪制速度隨時間變化的曲線，能直觀地反映出機構運行是否平穩，有無異常抖動。

3. 行程參數測試：空間位移的精確刻畫

行程參數描述了觸頭在空間上的運動距離：

• 總行程： 動觸頭的總位移距離。

• 開距： 觸頭完全分閘后的距離，確保足夠的絕緣強度。

• 超行程： 觸頭合閘或分閘后，超出最終穩定位置的額外行程，用于判斷機構緩沖性能。

• 過沖行程： 觸頭在分閘后向反方向的短暫回彈距離。

• 行程曲線： 繪制行程隨時間變化的曲線，直觀顯示觸頭運動過程的平穩性和連續性。

4. 線圈電流與操作電壓測試：控制回路的健康體檢

操作線圈是驅動高壓開關動作的核心部件，對其進行檢測必不可少：

• 合閘/分閘線圈電流： 測量操作線圈在動作過程中的電流值和電流波形，判斷線圈是否正常得電，有無卡澀或堵轉現象。

• 線圈電阻： 測量線圈的直流電阻，判斷線圈是否正常，有無短路或斷路。

• 低電壓動作試驗： 測試開關在操作電壓低于額定值時是否仍能可靠動作，評估其操作電源的裕度。

5. 特色功能：更全面的診斷能力

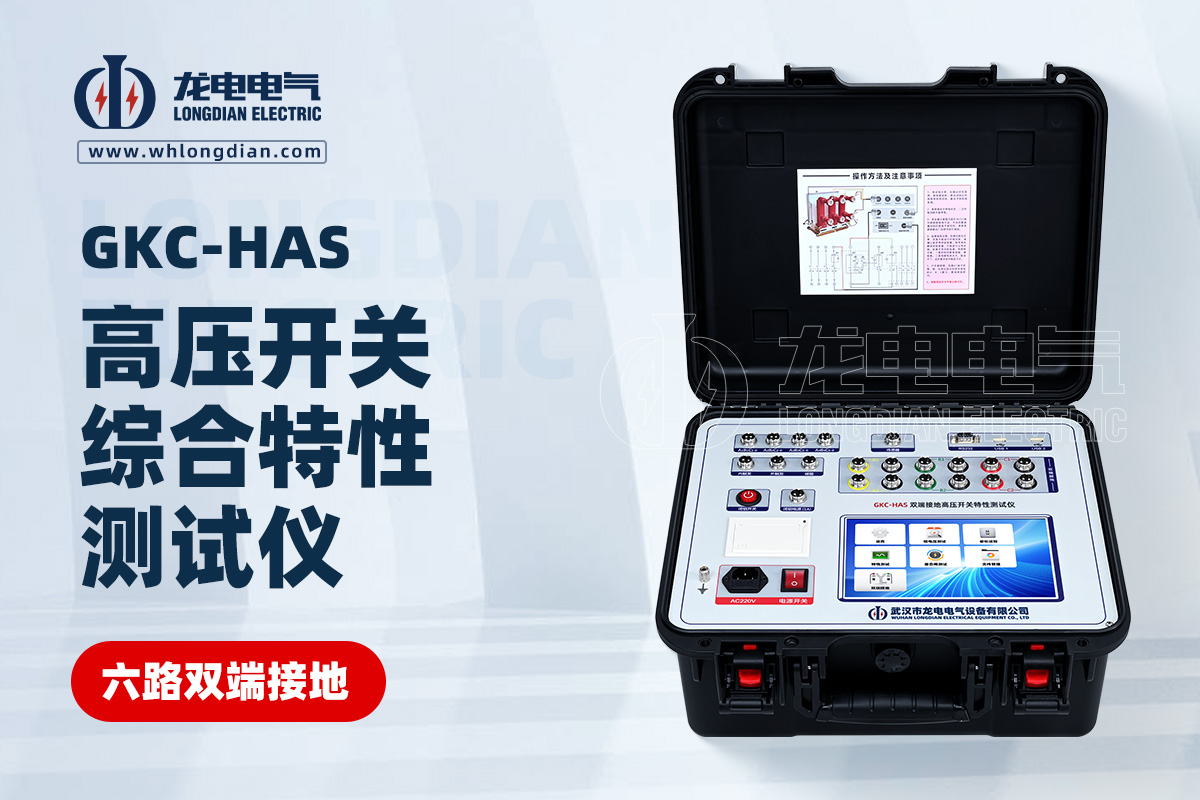

除了上述核心檢測項目，一些高壓開關綜合特性測試儀還提供豐富的選配功能，以滿足更專業的測試需求。例如，武漢龍電電氣生產的高壓開關機械特性測試儀就提供了以下選配功能：

• 合閘電阻測試： 測量合閘過程中，合閘電阻（如有）的投入和切除時間，以及阻值是否符合要求，這對于限制合閘過電壓至關重要。

• 回路電阻測試： 測量斷路器主回路的接觸電阻，判斷觸頭接觸是否良好，是否存在過熱隱患。

• 動態電阻測試 ： 在斷路器動作過程中實時測量觸頭電阻的變化，可以更靈敏地發現觸頭接觸不良、磨損或斷裂等早期故障。

• 石墨觸頭測試： 針對采用石墨觸頭的高壓開關，進行專門的性能評估，確保其導電和滅弧性能。

• 雙端接地測試： 在斷路器兩側均接地的情況下進行測試，模擬實際運行工況，提高測試的準確性和安全性。

6. 其他輔助測試項目

部分高級測試儀還會提供更多輔助功能：

• 儲能電機時間： 對于彈簧操作機構，測試儲能電機完成儲能所需的時間。

• 重合閘功能測試： 模擬重合閘過程，全面評估其動作邏輯和各項時間參數。

• 操作電源波形： 監測操作電源在動作過程中的電壓變化。

通過這些全面的檢測項目和豐富的選配功能，高壓開關綜合特性測試儀能夠幫助電力運維人員及時發現并解決高壓開關的潛在問題，有效預防事故發生，確保電網安全可靠運行。
