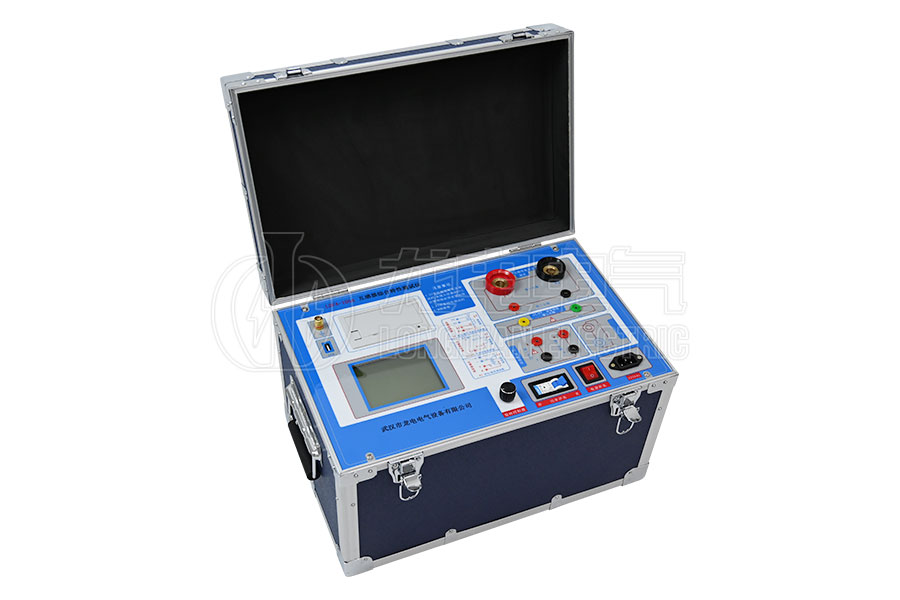

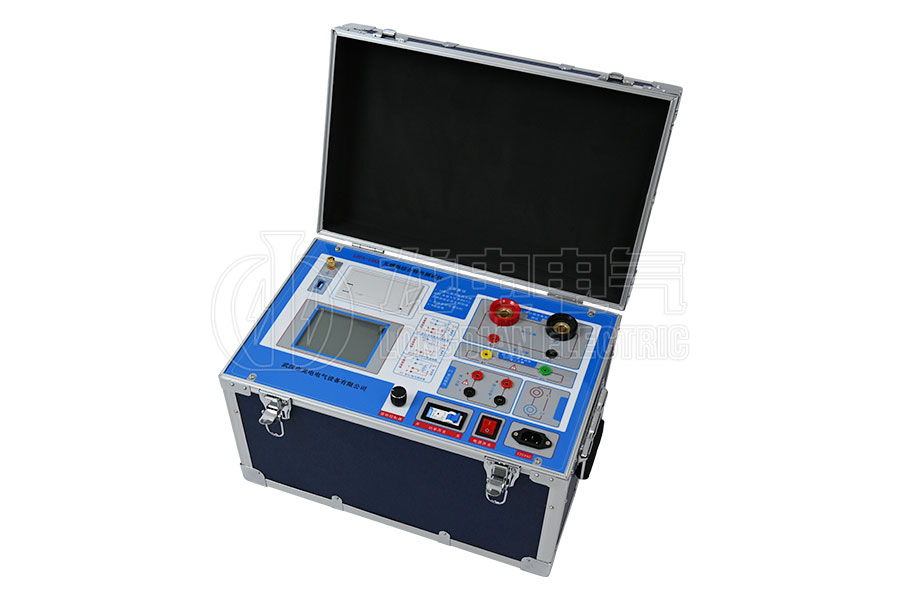

LDFA-105互感器伏安特性測試儀

LDFA-105互感器伏安特性測試儀專為35kV及以下保護類、計量類電流互感器（CT）和電壓互感器（PT）的全面檢測而設計。該設備集勵磁特性、變比、極性、交流耐壓、一次通流及退磁測試于一體，滿足GB 1207-2006、GB 1208-2006等國家標準要求。支持實驗室與現場環境使用，內置微型打印機、大屏幕液晶顯示及智能控制器，可自動生成拐點值、誤差曲線及測試報告，是電力系統互感器檢測的高效工具。

產品別稱：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀

1. 多功能一體化

• CT測試：伏安特性、變比極性、一次通流（0-600A）、交流耐壓（0-2500V）、退磁。

• PT測試：伏安特性（電壓倍數1.2-3.5可調）、變比極性、交流耐壓、退磁。

• 特殊應用：支持中低壓互感器及零序互感器伏安特性測試。

2. 高精度與智能化

• 勵磁測量精度≤0.5%，變比測量精度≤0.5%。

• 自動計算拐點值、5%/10%誤差曲線及限值系數（ALF）。

• 智能提示接線錯誤、空開狀態，降低操作風險。

3. 高效便捷

• 單機操作：無需外接輔助設備，獨立完成所有測試項目。

• 現場打?。簝?nèi)置微型打印機，即時輸出測試曲線與數據。

• 數據管理：存儲3000組測試數據，支持U盤導出及PC端生成Word報告。

4. 安全可靠

• 多重安全防護：接地保護、過流保護、自動斷電機制。

• 防誤操作設計：高壓端子接地強制要求、實驗端子防觸碰提示。

• 符合安全標準：強調電氣危險警示，僅允許專業人員操作。

5. 便攜設計

• 輕量化機身（≤25kg），尺寸緊湊（410×260×340mm）。

• 適用于戶外及移動檢測場景，工作環境：-10℃~40℃，濕度≤90%。

6. 擴展功能

• PC軟件支持：通過配套軟件讀取數據，生成標準化測試報告（圖27-30）。

• 校準模式：提供電壓/電流校準功能，確保長期測量準確性（附錄一）。
